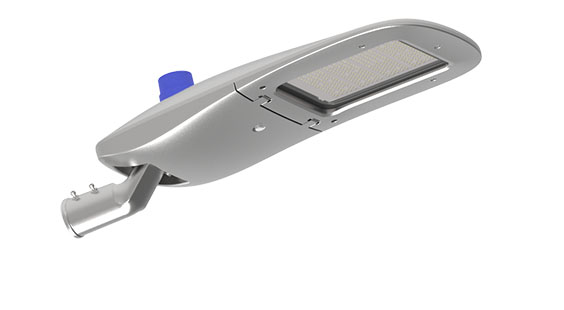

LED路灯技术资料
光源特性:
采用德国欧司朗原装光源,具有亮度高、光衰小,电流余量大,芯片额定电流为 200mA,我司实际只使用120mA。光源呈阵列式排布,形成矩形发光面,照射范围宽(30*11米),照度均匀。
透镜采用我司特殊设计的一种非对称自由曲面的新型LED路灯透镜,在纵向方向实现±60°内均匀分布的配光,在横向方向实现±140°内均匀分布。透镜的纵向方向弧度起到散光的作用,横向起到聚光的作用白光LED光源的出射光分别经过透镜的第一面和第二面自由曲面的折射之后,在特定路面上形成矩形分布的均匀照明,以减少光的损失。
采用LED标准电源,国际通用全范围输入(高达305VAC);保护功能:短路/过流/过压/过温;内置主动式功率因数矫正功能,当负载≧75%时PF﹥0.9;IP66设计。
散热器采用优质挤压铝成形,经特种喷涂处理,并可抗12级台风;面板采用防水光学透镜,耐盐碱,透光率大于85%以上。
灯具采用IP65防水设计。
2、节能特性:
120W LED路灯亮度相当于传统250W高压钠灯亮度(包括镇流器功率),节电率在64%以上。
3、产品应用
专为支干道、次干道、乡村道路、庭院等照明场所。
二、LED路灯产品主要参数
项目名称 | 规格参数 | 单位 | ||
输入电压 | AC 100~240 | V | ||
产品功率 | 120±10 | W | ||
电源效率 | 90% | / | ||
功率因素 | 0.95 | PF | ||
发光角度 | 横向:140度;纵向:60度 | 度 | ||
色温 | WW/2700-3000 | NW/4000-4500 | PW/5500-6000 |
K
|
光效 | 110 | 115 | 115 | |
光通量 | 13200 | 13800 | 13800 | Lm |
显色指数 | >80 | Ra | ||
防护等级 | IP-66 | |||
工作温度 | -20~+40 | ℃ | ||
产品尺寸 | L 695 *W 290 *H70 | mm |
三、安装使用说明:
1、请在工作环境温度下贮存。
2、安装灯具时,接线与接线处封闭好,防止漏电。
3、外接电源线时,必须采取相应的防水、漏水的措施。
4、该灯具使用时不能违反任何防火法规。
5、安装请找专业电工,0.75-1MM2三芯电缆接线方式为红线为火线,蓝色线为零线,黄色线为地线。
6、产品使用工作电压:AC90V~265V 50/60Hz。请勿超出工作电压范围,频率范围。
7、在搬运,贮存的时候请注意轻拿轻放请勿重压。
四、其它要求:
1、维护前请确定已经断电;
2、定期对路灯的透镜进行清洁,以保持灯具良好的透光性。
3、定期对路灯的外壳及散热器的灰尘进行清洁,以保持良好的散热性能。
五、质保、售后服务
本公司生产LED路灯质保五年。质量保证是基于产品的正确保存、安装、使用和维护;由于安装使用不当,违反产品操作规程,而引起的产品损坏,不属于本保证范围之内;对质量保修期内的质量问题,本公司在保修期内将选择修复、调换(零部件)或更换新产品等方法给予解决。超过质量保用期将适当收取材料、人工费用。
